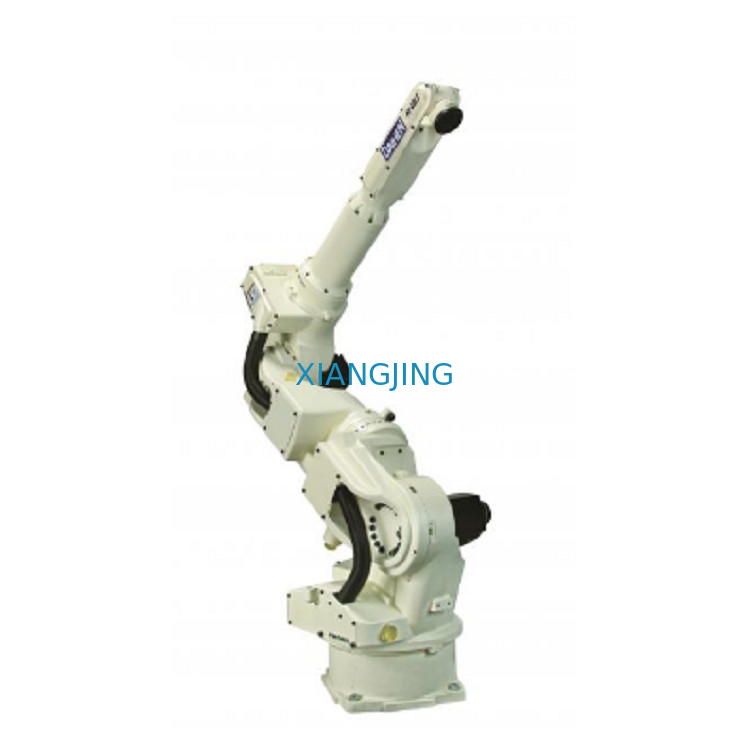

OTC ha utilizzato il braccio DM350 Tig Welding Machines del robot di asse del robot per saldatura FD-B4S 7
Dettagli:
| Luogo di origine: | Shanghai, Cina |
| Marca: | OTC |
| Certificazione: | CE |
| Numero di modello: | FD-B4S |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | $25,000.00/sets 1-9 sets |
| Imballaggi particolari: | wodden i cartoni o soddisfaccia le richieste dei clienti |
| Tempi di consegna: | 6-8 settimane |
| Capacità di alimentazione: | 20 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Garanzia: | 1 anno | Supporto su misura: | OEM |
|---|---|---|---|
| Tipo: | Cannello per saldare, robot | Uso: | Per saldare |
| Modello: | FD-B4S | Portata: | 1.4m |
| Carico utile: | 4kg | Ripetibilità RP (millimetri) di posizione: | 0,08 |
| Assi: | 7 | Nome di prodotto: | Robot per saldatura di OTC |
| Tipo della macchina: | robot per saldatura | Peso: | 189kg |
| Evidenziare: | OTC ha utilizzato il robot per saldatura FD-B4S,Braccio del robot di asse di FD-B4S 7,Saldatrici di TIG DM350 |
||
Descrizione di prodotto
braccio del robot di asse di FD-B4S 7 e cannelli per saldare di saldatura robot per OTC con le saldatrici di TIG DM350 da vendere
| Specificazione | Valore |
|---|---|
| Numero delle asce | 7 |
| Capacità di carico utile massima | 4 chilogrammi |
| Ripetibilità posizionale | +/- 0,08 millimetri (nota 1) |
| Portata orizzontale | 1435mm |
| Portata verticale | 2446mm |
| Capacità dell'azionamento | 3550W |
| Gamma di lavoro, braccio, J1 (rotazione) | +/- 170º |
| Gamma di lavoro, braccio, J2 (avambraccio) | -145º~+70º |
| Gamma di lavoro, braccio, J3 (braccio) | -170°~ +142.6° |
| Gamma di lavoro, polso, J4 (oscillazione) | +/- 155° |
| Gamma di lavoro, polso, J5 (piegare) | -45°~ +225° (nota 2) |
| Gamma di lavoro, polso, J6 (torsione) | +/- 205° (nota 2) |
| Velocità massima, braccio, J1 (rotazione) | 3,66 rad/s {210°/s} |
| Velocità massima, braccio, J2 (avambraccio) | 3,66 rad/s {210°/s} |
| Velocità massima, braccio, J3 (braccio) | 3,66 rad/s {210°/s} |
| Velocità massima, polso, J4 (oscillazione) | 7,33 rad/s {420°/s} |
| Velocità massima, polso, J5 (piegare) | 7,33 rad/s {420°/s} |
| Velocità massima, polso, J6 (torsione) | 10,5 rad/s {600°/s} |
| Carico del polso, momento permissibile, J4 (oscillazione) | N*m 10,1 |
| Carico del polso, momento permissibile, J5 (piegare) | N*m 10,1 |
| Carico del polso, momento permissibile, J6 (torsione) | 2,94 N*m |
| Carico del polso, momento di inerzia permissibile, J4 (oscillazione) | 0,38 kg* m@2 |
| Carico del polso, momento di inerzia permissibile, J5 (piegare) | 0,38 chilogrammi *m^2 |
| Carico del polso, momento di inerzia permissibile, J6 (torsione) | 0,03 chilogrammi *m^2 |
| Sezione trasversale di operazione del braccio | 2,57 m^2 x 340° |
| Condizioni ambientali | 0 ~ 45°C, 20 ~ RH di 80% (nessuna condensazione) |
| Massachussets | 189 chilogrammi |
| Capacità di carico utile del braccio | 10 chilogrammi (nota 3) |
| Tipo dell'installazione | Tipo del pavimento |
| Colore della pittura | Bianco (Munsell 10GY9/1) |
Il nostro FD-B4S, 7 l'asse, il attraverso-braccio, robot di saldatura ad arco è ideale in breve e spazi stretti di portata media con le zone di saldatura ammucchiate. Risultati di una progettazione del attraverso-braccio in un manipolatore esile senza cavi o condotti esteriori per impedire movimento o smagliatura nelle aree difficili da raggiungere o ammucchiate.
MANIPOLATORE DEL ROBOT DI SALDATURA AD ARCO
• La rotazione del 7th-axis permette all'evitare di interferenza senza cambiare la posizione e/o l'atteggiamento dello strumento del fine-de-braccio
• Mantiene sempre l'angolo e l'atteggiamento ottimali dello strumento del fine-de-braccio, con conseguente qualità della saldatura e facilità migliorate di programmazione
• Offre un'ampia gamma di lavoro con un braccio indipendente articolato
• Collegamento digitale senza cuciture con tutte le alimentazioni elettriche di saldatura di marca di OTC DAIHEN
• Il controllo di repressione migliore di vibrazione fornisce al movimento regolare del robot
• Sensore meccanico incorporato di scossa
• Singola tecnologia di fonte – tutte le componenti sono fabbricate da OTC Daihen.
• Supporti altamente versatili di progettazione la maggior parte delle applicazioni di saldatura
REGOLATORE DEL ROBOT FD11
• Windows XP ha basato l'architettura aperta
• Grande capacità di memoria e 40 input/40 segnali di controllo dell'uscita
• Le funzioni avanzate dello SpA tengono conto il diagramma della scala che pubblica direttamente con insegnano al pendente
• Le capacità della rete – si collega ad Ethernet, a DeviceNet ed ai collegamenti di PROFIBUS (può richiedere l'hardware supplementare)
INSEGNI AL PENDENTE
• Le esposizioni dell'icona assistono nell'insegnamento rapido & facile
• Schermo a colori di 640×480 VGA con lo schermo a colori della lampadina 65536 del LED
• la posizione 3 permette al commutatore fornisce la sicurezza aumentata
• la funzione dello Multi-schermo permette che l'utente osservi simultaneamente fino a 4 schermi
• Funzione di aiuto sullo schermo con i manuali di istruzioni completi
• Esposizione standard del touch screen con l'operazione di quadrante di trotto
