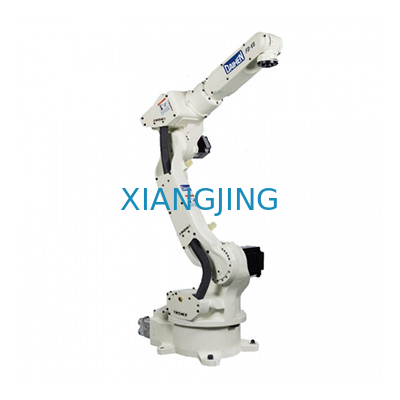

6 fonte di saldatura di Mag Tig Mig Welding Robot With usata asse DM350 del robot per saldatura
Dettagli:
| Luogo di origine: | Shanghai, Cina |
| Marca: | OTC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | robot per saldatura di MIG di MAG TIG di asse del robot FD-V8 6 di saldatura ad arco per OTC con il |
| Capacità di alimentazione: | 20 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Circostanza: | Nuovo | Tipo della macchina: | robot per saldatura |
|---|---|---|---|
| Industrie applicabili: | Hotel, negozi dell'indumento, negozi di materiale da costruzione, officine riparazioni del macchinar | Posizione della sala d'esposizione: | Nessuno |
| Video uscente-ispezione: | Fornito | Relazione sull'esperimento del macchinario: | Fornito |
| Tipo commercializzante: | Prodotto ordinario | Garanzia delle componenti del centro: | 1 anno |
| Componenti del centro: | SpA, contenitore a pressione, ingranaggio | Garanzia: | 1 anno |
| Punti di vendita chiave: | SpA famoso di marca | Peso (chilogrammi): | 321 |
| Tensione: | 200-600 V | Corrente: | 40 |
| Duty cycle stimato: | 60% | Uso: | saldando, per la saldatura |
| Servizio di assistenza al cliente fornito: | FD-V8 Braccio robotico per saldatura a 6 assi r OTC | Tipo: | Robot |
| Modello: | FD-V8 | Portata: | 3508mm |
| Carico utile: | 4kg | Ripetibilità RP (millimetri) di posizione: | 0,08 |
| Assi: | 7 | Nome di prodotto: | Robot per saldatura di OTC |
| Peso: | 321kg | Porto: | Shanghai |
| Evidenziare: | robot per saldatura utilizzato 6 assi Mag Tig,OTC ha utilizzato il robot della saldatura ad arco,robot per saldatura utilizzato carico utile 4kg |
||
Descrizione di prodotto
Robot per saldatura utilizzato di MIG di MAG TIG di asse del robot FD-V8 6 di saldatura ad arco per OTC con la fonte di saldatura DM350
Caratteristica:
- dovuto le velocità più veloci dell'industria, tempi di ciclo sono ridotti.
- Avambraccio dimagrito e riduttore girare raggio
- Prevenzione dell'interferenza con le maschere o i pezzi in lavorazione.
- Tutti i cavi richiesti per la saldatura dell'Sincro-alimentazione inoltre sono costruiti nell'avambraccio.
| Specificazione | Valore |
|---|---|
| Numero delle asce | 6 |
| Capacità di carico utile massima | 8 chilogrammi |
| Ripetibilità posizionale | ± 0,08 millimetri |
| Capacità dell'azionamento | 3016 W |
| Gamma di lavoro, braccio, J1 (rotazione) | ± 170° (±50°) |
| Gamma di lavoro, braccio, J2 (avambraccio) | - 155° + a 90° |
| Gamma di lavoro, braccio, J3 (braccio) | - 170° a + 190° |
| Gamma di lavoro, polso, J4 (oscillazione) | ± 180° |
| Gamma di lavoro, polso, J5 (piegare) | - 50° a + 230° |
| Gamma di lavoro, polso, J6 (torsione) | ± 360° |
| Velocità massima, braccio, J1 (rotazione) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Velocità massima, braccio, J2 (avambraccio) | 4,19 rad/s (240°/s) |
| Velocità massima, braccio, J3 (braccio) | 4,01 rad/s (230°/s) |
| Velocità massima, polso, J4 (oscillazione) | 7,50 rad/s (430°/s) |
| Velocità massima, polso, J5 (piegare) | 7,50 rad/s (430°/s) |
| Velocità massima, polso, J6 (torsione) | 11,00 rad/s (630°/s) |
| Carico del polso, momento permissibile, J4 (oscillazione) | N*m 17,6 |
| Carico del polso, momento permissibile, J5 (piegare) | N*m 17,6 |
| Carico del polso, momento permissibile, J6 (torsione) | 7,8 N*m |
| Carico del polso, momento di inerzia permissibile, J4 (oscillazione) | 0,43 ² del kg*m |
| Carico del polso, momento di inerzia permissibile, J5 (piegare) | 0,43 ² del kg*m |
| Carico del polso, momento di inerzia permissibile, J6 (torsione) | 0,09 ² del kg*m |
| Sezione trasversale di operazione del braccio | un ² x 340° da 3,11 m. |
| Condizioni dell'ambiente | 0~45°C, 20 ~ RH di 80% (nessuna condensazione) |
| Massachussets | 140 chilogrammi |
| Capacità di carico utile del braccio | 10 chilogrammi |
| Tipo dell'installazione | Pavimento/soffitto/parete |
| Colore della pittura | Bianco (notazione di Munsell 10GY 9/1) |
Il nostro robot di asse FD-V8 6 è adatto ad arco & a saldatura di TIG, taglio del plasma dell'aria e le applicazioni di materiale-trattamento.
MANIPOLATORE DEL ROBOT
• Offre un'ampia gamma di lavoro con un braccio indipendente articolato
• Collegamento digitale senza cuciture con tutte le alimentazioni elettriche di saldatura di marca di OTC DAIHEN
• Il controllo di repressione migliore di vibrazione fornisce al movimento regolare del robot
• Sensore meccanico incorporato di scossa per saldatura ad arco
• Singola tecnologia di fonte – tutte le componenti sono fabbricate da OTC Daihen
• La progettazione altamente versatile sostiene molte applicazioni
REGOLATORE DEL ROBOT FD11
• Windows XP ha basato l'architettura aperta
• Grande capacità di memoria e 40 input/40 segnali di controllo dell'uscita
• Le funzioni avanzate dello SpA tengono conto il diagramma della scala che pubblica direttamente con insegnano al pendente
• Le capacità della rete – si collega ad Ethernet, a DeviceNet ed ai collegamenti di PROFIBUS (può richiedere l'hardware supplementare)
INSEGNI AL PENDENTE
• Le esposizioni dell'icona assistono nell'insegnamento rapido & facile
• Schermo a colori di 640×480 VGA con lo schermo a colori della lampadina 65536 del LED
• la posizione 3 permette al commutatore fornisce la sicurezza aumentata
• la funzione dello Multi-schermo permette che l'utente osservi simultaneamente fino a 4 schermi
• Funzione di aiuto sullo schermo con i manuali di istruzioni completi
• Esposizione standard del touch screen con l'operazione di quadrante di trotto
