FD-V6 ha usato il carico utile del robot 20kg della saldatura ad arco di OTC del robot di ABB
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | OTC |
| Certificazione: | CE |
| Numero di modello: | FD-V6 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | UNO robot industriali FD-V6S come apparecchio per saldare di OTC della saldatrice robot del braccio |
| Tempi di consegna: | giorni 6-8working |
| Termini di pagamento: | L/C, D/A, D/P, T/T |
| Capacità di alimentazione: | 999 insiemi/mese |
|
Informazioni dettagliate |
|||
| nome: | OTC ha usato la saldatura di MIG di MAG TIG di asse del robot FD-V6 6 della saldatura ad arco | Marca: | OTC |
|---|---|---|---|
| Modello: | FD-V8 | Anno di produzione: | 2000-2015 |
| Garanzia: | 3 mesi | Portata: | 1,4 cm |
| Carico utile: | 6 chilogrammi | Reapetability: | 0,04 millimetri |
| Asse: | 6 | ||
| Evidenziare: | Robot utilizzato della saldatura ad arco di OTC,Robot utilizzato 20kg della saldatura ad arco ABB,FD-V6 usati robot della saldatura ad arco |
||
Descrizione di prodotto

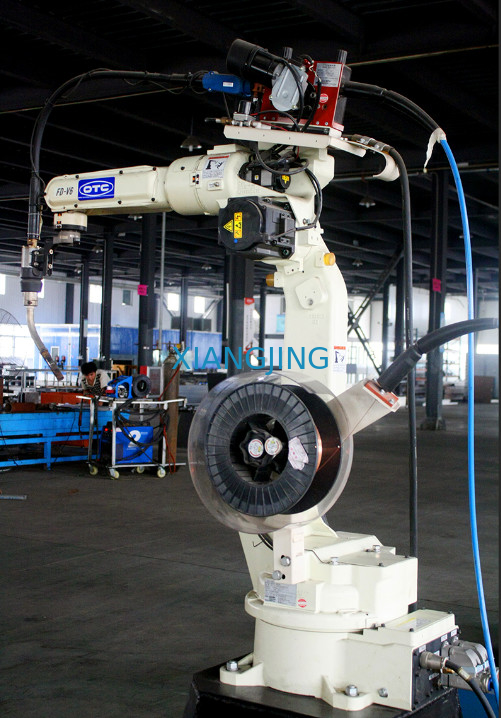

saldatura ad arco di OTC FD-V6S 7axis del robot per saldatura di CNC con il robot per saldatura di MIG del saldatore DM500 e di impulso della st per OTC
| Tipo | FD-V6S | ||
| Kinematik | Artico verticale. Tipo | ||
| Der Achsen di Anzahl | 7 | ||
| Arbeitsbereich (P-Punkt) | R 1427 millimetri | ||
| Max. Traglast | 6 chilogrammi | ||
| Wiederholgenauigkeit (*1) | +/- 0,08 millimetri (*1) | ||
| Antriebssystem | Servomotore di CA | ||
| Antriebsleistung | 3600 W | ||
| Arbeitsbereich | Braccio | J1 (Drehen) | +/- 170° |
| J2 (Vertikalbew.) | -145° ~+ 70° | ||
| J7 (Drehen) | +/- 90° | ||
| J3 (Drehen) | -170° ~+ 149° | ||
| Gelenk | J4 (Drehen) | +/- 180° | |
| J5 (Neigen, Brennero) | - 50° ~ 230° (*6) | ||
| J6 (Drehen) | +/- 360° (*6) | ||
| Max. Geschwindigkeit | Braccio | J1 (Drehen) | 3,66 rad/s {210°} |
| J2 (Vertikalbew.) | 3,66 rad/s {210°} | ||
| J7 (Drehen) | 3,14 rad/s {180°} | ||
| J3 (Drehen) | 3,66 rad/s {210°/s} | ||
| Gelenk | J4 (Drehen) | 7,33 rad/s {420°/s} | |
| J5 (Neigen, Brennero) | 7,33 rad/s {420°/s} | ||
| J6 (Drehen) | 10,82 rad/s {620°/s) | ||
| Zulässige Belastung Handgelenk | Momento di Zulässiges | J4 (Drehen) | 11,8 nanometro |
| J5 (Neigen, Brennero) | 9,8 nanometro | ||
| J6 (Drehen) | 5,9 nanometro | ||
| Zulässiges Trägheitsmoment | J4 (Drehen) | ² di kg/m 0,30 | |
| J5 (Neigen, Brennero) | ² di kg/m 0,25 | ||
| J6 (Drehen) | ² di kg/m 0,06 | ||
| Umgebungstemperatur/Luftfeuchte | 0 ~ 45°C, 20 ~ RH di 80% (Nessuna condensazione) |
||
| Gewicht | 178 chilogrammi | ||
| Max. Traglast Oberarm | 10 chilogrammi (*7) | ||
| Installationsposition | F | ||
Il nostro robot di asse di FD-V6S 7 è adatto a saldatura ad arco, taglio del aero-plasma e le applicazioni di materiale-trattamento. Il carico utile supplementare sostiene i collegamenti supplementari del braccio quali le macchine fotografiche di orientamento dell'inseguimento o della visione della cucitura del laser.
Clicchi qui per scaricare più informazioni.
MANIPOLATORE DEL ROBOT
• La rotazione del 7th-axis permette all'evitare di interferenza senza cambiare la posizione e/o l'atteggiamento dello strumento del fine-de-braccio
• Mantiene sempre l'angolo e l'atteggiamento ottimali dello strumento del fine-de-braccio, con conseguente qualità della saldatura e facilità migliorate di programmazione
• Offre un'ampia gamma di lavoro con un braccio indipendente articolato
• Collegamento digitale senza cuciture con tutte le alimentazioni elettriche di saldatura di marca di OTC DAIHEN
• Il controllo di repressione migliore di vibrazione fornisce al movimento regolare del robot
• Sensore meccanico incorporato di scossa
• Singola tecnologia di fonte – tutte le componenti sono fabbricate da OTC DAIHEN.
• Supporti altamente versatili di progettazione la maggior parte delle applicazioni di saldatura
REGOLATORE DEL ROBOT FD11
• Windows XP ha basato l'architettura aperta
• Grande capacità di memoria e 40 input/40 segnali di controllo dell'uscita
• Le funzioni avanzate dello SpA tengono conto il diagramma della scala che pubblica direttamente con insegnano al pendente
• Le capacità della rete – si collega ad Ethernet, a DeviceNet ed ai collegamenti di PROFIBUS (può richiedere l'hardware supplementare)
INSEGNI AL PENDENTE
• Le esposizioni dell'icona assistono nell'insegnamento rapido & facile
• Schermo a colori di 640×480 VGA con lo schermo a colori della lampadina 65536 del LED
• la posizione 3 permette al commutatore fornisce la sicurezza aumentata
• la funzione dello Multi-schermo permette che l'utente osservi simultaneamente fino a 4 schermi
• Funzione di aiuto sullo schermo con i manuali di istruzioni completi
• Esposizione standard del touch screen con l'operazione di quadrante di trotto
