SP80 ha utilizzato il braccio del robot con il robot insegna al saldatore della pignoleria RD500

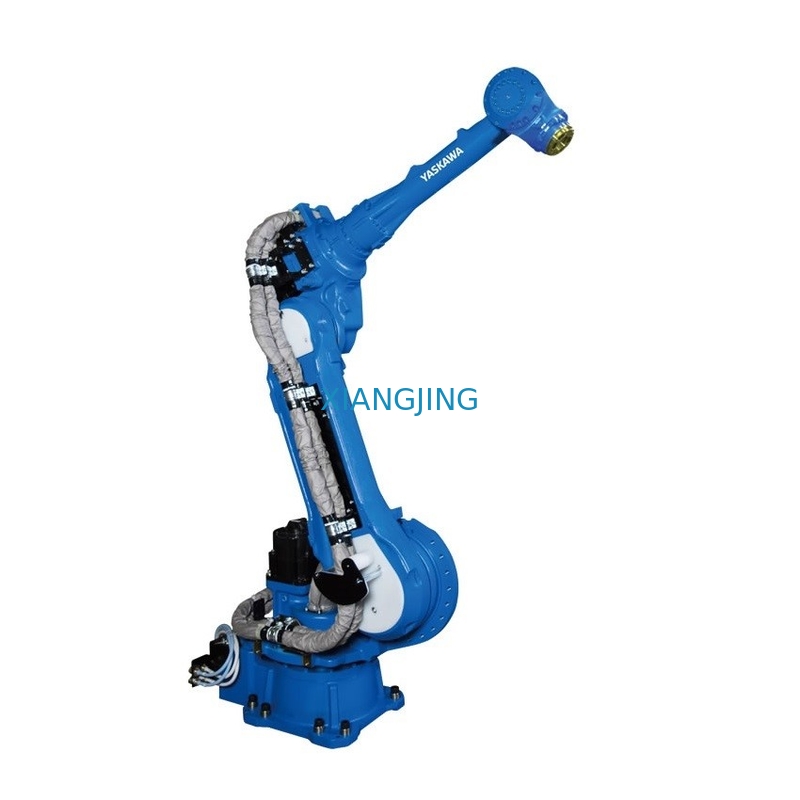

Il robot della saldatura a punti di Yaskawa Motoman SP80 flessibile e veloce con il regolatore del robot YRC1000 ed il robot insegnano al saldatore della pignoleria RD500

Specifiche principali:

Portata orizzontale massima: 2236mm

Portata verticale massima: 3751mm
Carico utile massimo: 80 chilogrammi
Numero delle asce: 6


Costruito per la prestazione superiore della saldatura a punti, il robot di sei-asse SP80 offre le velocità di asse e le capacità particolarmente rapide di accelerazione per ridurre il tempo aero tagliato. Mentre un'ampia gamma di moto del polso elimina l'interferenza, una progettazione esile di profilo facilita raggiungere negli spazi e nella disposizione stretti di grande prossimità dei robot per i workcells ad alta densità. Un cablaggio integrato del punto migliora il moto del polso del robot e la servo pistola e la tecnologia del temporizzatore di CC per facilitare l'uscita di produzione di qualità. Il monitoraggio del punto, rappresentare graficamente di forma d'onda, la connettività del regolatore e un singolo cavo di controllo e di potere rendono allo SP80 il robot ideale per semplificare il processo di saldatura per le parti complicate.

Benefici chiave
1. Messa a punto veloce dei singoli del robot--regolatore connectionenables del cavo
2. Il moto ad alta velocità del robot riduce aero--cuttime per la pistola del punto
3. Programmazione flessibile dei simplies della gamma di moto del polso delle parti complicate.
4. Installazione riduttrice di enableshigh-densità di progettazione di profilo.

Specifiche
1. un carico utile da 80 chilogrammi con il cablaggio del punto
2. un carico utile da 88 chilogrammi senza cablaggio del punto
3. una portata orizzontale di 2.236 millimetri
4. 3.751 millimetro di reacht verticale
5. 0,07 millimetri di ripetibilità

6. Fisso

Caratteristiche

. Il robot flessibile di sei-asse caratterizza il andacceleration particolarmente veloce delle velocità di asse per ridurre il tempo e l'uscita aero tagliati di produzione di aumento.
. L'ampia gamma di moto del polso elimina l'interferenza e migliora il fexibility dell'applicazione.
. La progettazione esile di profilo permette il reachinginto ha limitato gli spazi e la disposizione di grande prossimità dei workcells di forhigh-densità dei robot.
· Ha integrato la flessibilità di improveswrist del cablaggio del punto e riduce il tempo morto.
. Servo pistola e tecnologia del temporizzatore di CC ottimizzata per produttività e qualità.
· Monitoraggio e forma d'onda del punto che rappresentano graficamente gli aiuti per controllare ed effettuare un analisi guasti delle circostanze di saldatura.
· La connettività del regolatore fornisce i collegamenti semplici per macchiare i temporizzatori
. Domanda del pendente del robot di programmazione temporizzatori della marca di Nadex e di Medar.
. Il singolo cavo di controllo e di potere si riduce fissare il tempo e gli aumenti funzionano l'efficienza.
. Nuova progettazione del cablaggio del robot per i sistemi diagnostici e la manutenzione migliori.
. Collegamenti del cablaggio del punto
- Collegamenti dalla base al braccio
· Segnale e potere di DeviceNet
- Collegamenti dalla base al polso (pistola)
· Servomotore e codificatore
· Airhose (2) 6.5mmID, (1) 8mmID
· Tubo flessibile dell'acqua (4) un'identificazione di 8 millimetri
. Potere della saldatura (2) 22 mm2, (1) 14 mm2
. Termostato del trasformatore (3) 0,75 mm2
. Ingresso/uscita dell'utente (9) twisted pair + (1) 0,3 mm2
. I dati di homeposition possono essere conservati senza collegamento batteria per manutenzione facile.
· Lo SP80 ha un polso di lP67-rated e una norma del corpo IP54.
. Lo SP80 può essere pavimento, parete, inclinazione-o soffitto-ha montato. Freni areincluded su tutte le asce.
. Il regolatore compatto di YRC utilizza la norma leggera insegna al pendente con la programmazione intuitiva.

Immagini dettagliate
