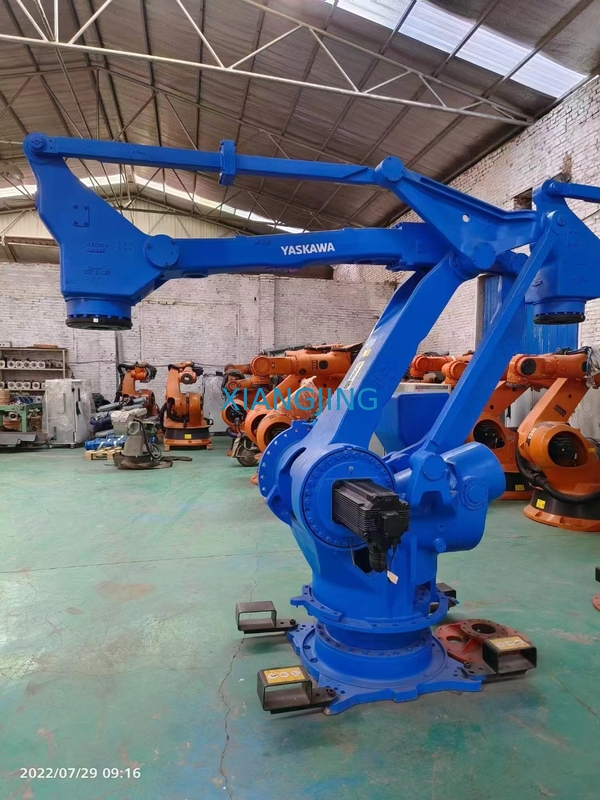

L'asse 6 ha usato KAWASAKI Robot Painting Robot Arm per Yaskawa Motoman
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | YASKAWA Motoman |
| Certificazione: | CE |
| Numero di modello: | MPX2600 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Norma che imballa, GRUPPO DI LAVORO del braccio del robot industriale di YASKAWA MPX2600: Norma che |
| Capacità di alimentazione: | 10 pezzi/pezzi al mese |
|
Informazioni dettagliate |
|||
| Dopo servizio della garanzia: | Supporto online, pezzi di ricambio | Industrie applicabili: | Hotel, negozi dell'indumento, negozi di materiale da costruzione, fabbrica, officine riparazioni del |
|---|---|---|---|
| Posizione di servizio locale: | Nessuno | Posizione della sala d'esposizione: | Nessuno |
| Garanzia: | 1,5 anni, 1 anno | Circostanza: | Nuovo |
| Servizio di assistenza al cliente fornito: | Installazione del campo, incaricare ed addestramento, servizio di riparazione e di manutenzione sul | Nome di prodotto: | Braccio compatto ad alta velocità del robot di verniciatura di MPX2600 6-Axis |
| Numero delle asce: | 6 | Carico utile massimo: | 15 chilogrammi |
| Portata orizzontale massima: | 2000mm | Portata verticale massima: | 3643mm |
| Ripetibilità di posa (iso 9283): | ±0.2mm | Regolatore: | DX200-FM |
| Posizione di montaggio: | Pavimento, parete, soffitto | Porto: | Shanghai |
| Evidenziare: | MPX2600 ha usato KAWASAKI Robot,Braccio del robot di pittura di Yaskawa Motoman,Asse usato di KAWASAKI Robot 6 |
||
Descrizione di prodotto
Braccio compatto ad alta velocità del robot di verniciatura di MPX2600 6-Axis con il regolatore di DX200-FM per Yaskawa Motoman
Specifiche principali:
Modello: MPX2600
Gamma orizzontale massima: 2000mm
Gamma verticale massima: 3643mm
Carico utile massimo: 15kg
Ripetibilità di posa: ± 0.2mm
Numero delle asce: 6
Peso: 485 chilogrammi
Introduzione MPX2600:
La sua progettazione vuota del polso ha un diametro interno di 70 millimetri, rendente lo ben adattato per il montaggio degli applicatori dell'attrezzatura dello spruzzo.
Offre la prestazione superiore e crea il rivestimento regolare e coerente con efficienza eccezionale per le applicazioni di verniciatura e d'erogazione.
Possono essere il pavimento, la parete o il soffitto montati per la flessibilità della disposizione.
Le caratteristiche del regolatore del robot della pittura di DX200-FM coordina il funzionamento dei dispositivi della pittura e del robot, compreso la pistola a spruzzo, il commutatore di colore e la pompa a ingranaggi. Inoltre sostiene le istruzioni di controllo delle armi ed è compatibile con le reti standard affinchè il collegamento dipinga i regolatori dell'attrezzatura e la linea di produzione.
1. grandi globali installano la base hanno appoggiato l'esperienza e l'affidabilità dei byYaskawa
2. offre la prestazione superiore e crea il finishwith regolare e coerente eccezionale efficienza per le applicazioni di verniciatura e d'erogazione.
3. un carico utile del polso di 15 chilogrammi; ben adattato per il montaggio delle varie pistole a spruzzo e grande campane.
4. migliorato, il braccio è fornito dei supporti di fissaggio al percorso del optimizehose.
5. la progettazione del manipolatore permette all'efficace uso della busta del lavoro, allowingcloser installazioni ad uso efficiente del workpiecesand di superficie.
6. approvato reciproco di fabbrica per uso nella classe l, divisione. ambienti pericolosi 1
7. la progettazione versatile può essere pavimento, parete o soffitto montati per la flessibilità della disposizione.
8. grande, aiuti vuoti del diametro del polso da 70 millimetri impedire interferenza del tubo del andair della pittura.
| Specificazione MPX2600 | ||
| Struttura | Tipo verticale del Giunto-braccio | |
| Asse controllato | 6 | |
| Payloard | 15kg | |
| Gamma verticale di portata | 3,643mm | |
| Gamma orizzontale di portata | 2,000mm | |
| Ripetibilità | ±0.2mm | |
| gamma massima di moto |
S-asse (girare/spazzata) L-asse (avambraccio) U-asse (braccio) (angolo relativo dell'avambraccio) R-asse (rotolo del polso) B-asse (curvatura/passo/deviazione della rotta) Taxi (polso/torsione) |
±150º (wall±90º) +130º/-65º +150º/-65º
±720º ±720º ±720º |
| Velocità massima | 2,0 m/s | |
| Massachussets approssimativo | 485 chilogrammi | |
| Freni | Tutto l'asse | |
| Powser Comsumption | 3 KVA | |
| Momento permissibile |
R-asse B-asse Taxi |
93.2N·M. 58.8N·M. 19.6N·M. |
| Momento permissibile di Intertia |
R-asse B-asse Taxi |
3.75kg·m2 2.225kg·m2 0.20kg·m2 |
| Montaggio | Pavimento, parete, soffitto | |
1. comprende il software caratteristico dell'applicazione per le applicazioni della pittura.
2. i supporti dipingono le configurazioni di hardware compreso: triggerdelays, calibrature dell'aria e programmi di sincronizzazione della valvola.
3. accomoda le istruzioni di controllo della pittura come spruzzo avvio/arresto e verniciatura archivi di circostanza.
4. reti standard di sostegni (quale Ethernet, IP di Ethernet, Cc-collegamento e
6. Il DX200-FM è disponibile con l'unità funzionale della sicurezza del livello di rendimento di categoria 3 la d (PLd) (FSU), controllo di velocità sicurezza-stimato dei whichsupports, asse morbido sicurezza-stimato e spacelimiting e monitorstop sicurezza-stimato. Oltre a permettere al safeoperation nelle operazioni manuali adiacenti del più piccolo boothswith dello spruzzo, queste funzioni di sicurezza possono essere
utilizzato per conservare i costi ed i requisiti del reducefloorspace.
| Regolatore Specification di NX200-FM | ||
| Struttura | Tipo indipendente e incluso | |
| Dimensione | 600 (w) X1069 (h) X520d senza trasformatore | |
| Massachussets approssimativo | 150kg senza trasformatore | |
| Sistema di raffreddamento | Raffreddamento di Indirecting | |
| Temperatura ambiente |
Durante il funzionamento: 0ºC-40ºC Durante transito e lo stoccaggio: 0ºC-40ºC |
|
| Umidità relativa | massimo di 90% senza condensazione | |
| Requisiti di potere primari | Il trasformatore extermal facoltativo concede 240/480/575 di VCA a 50/60 di hertz | |
| Messa a terra |
Messa a terra della resistenza a massa: ohm ≤100 La terra separata ha richiesto |
|
| Ingresso/uscita di Digital | Segnali specializzati: 28 input e 7 uscite Segnali generali: 40 input e 40 uscite (assegnazione specializzata: 24 inputsDgital/0 e 4 uscite; Assegnazione generale: 16 input e un ingresso/uscita massimo di 16 uscite) (facoltativo): 4.096 input e 4.096 uscite |
|
| Risposte di posizione | Dal codificatore assoluto | |
| Unità di azionamento | Servo pacchetti per i servomotori di CA | |
| Accel/Decel | Servocomando del software | |
| Capacità di programma |
LAVORO: 200.000 punti; 10.000 istruzioni Scala concorrente dell'ingresso/uscita: 20,0000 punti |
|
| Opzioni di Fieldbus |
Collegamento di cc, DeviceNet, Ethernet, EtherNetlP, EtherCAT, PROFINET |
|
| Ethernet | 10 T/100 base bassa TX | |
| E-fermata | Fermata controllata | |
| Sicurezza | I pulsanti a doppio canale dell'arresto di emergenza, 3-position permettono al commutatore, rispetta ANSI/RIAR15.06-1999 e le norme di sicurezza canadesi | |
| Pendente tenue. (millimetro) | 169 (w) x314.5 (h) x 50 (d) | |
| Pendente Massachussets | 0,99 chilogrammi | |
| Bottoni di playback del pendente | Insegni a, gioco, la ripresa esterna, servo sopra, inizio, la tenuta, arresto di emergenza, pubblichi la serratura (il modo del gioco ha permesso a sul regolatore) | |
Applicazioni del robot di pittura di YASKAWA MPX2600:
Erogazione, dipingente
Possiamo la consegna il carico trasportare la società nei 3 giorni sopra la ricezione dei carichi dalla pianta
Alcuna domanda, non esita prego a contattarmi.
